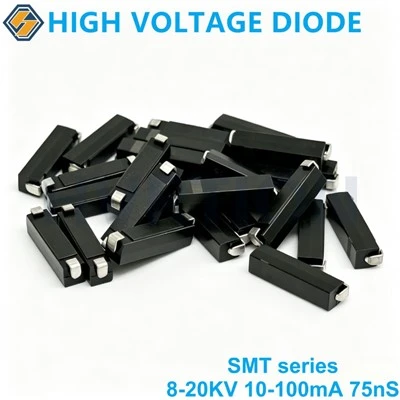

Pregled izdelka

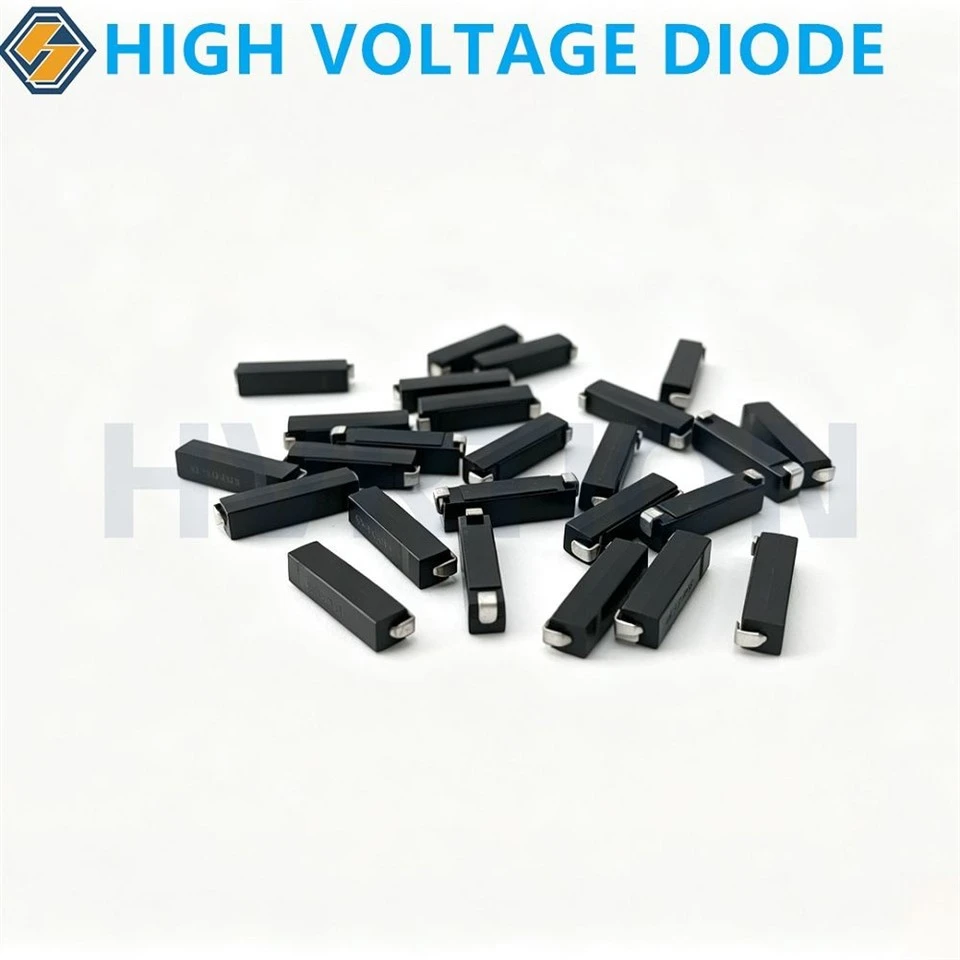

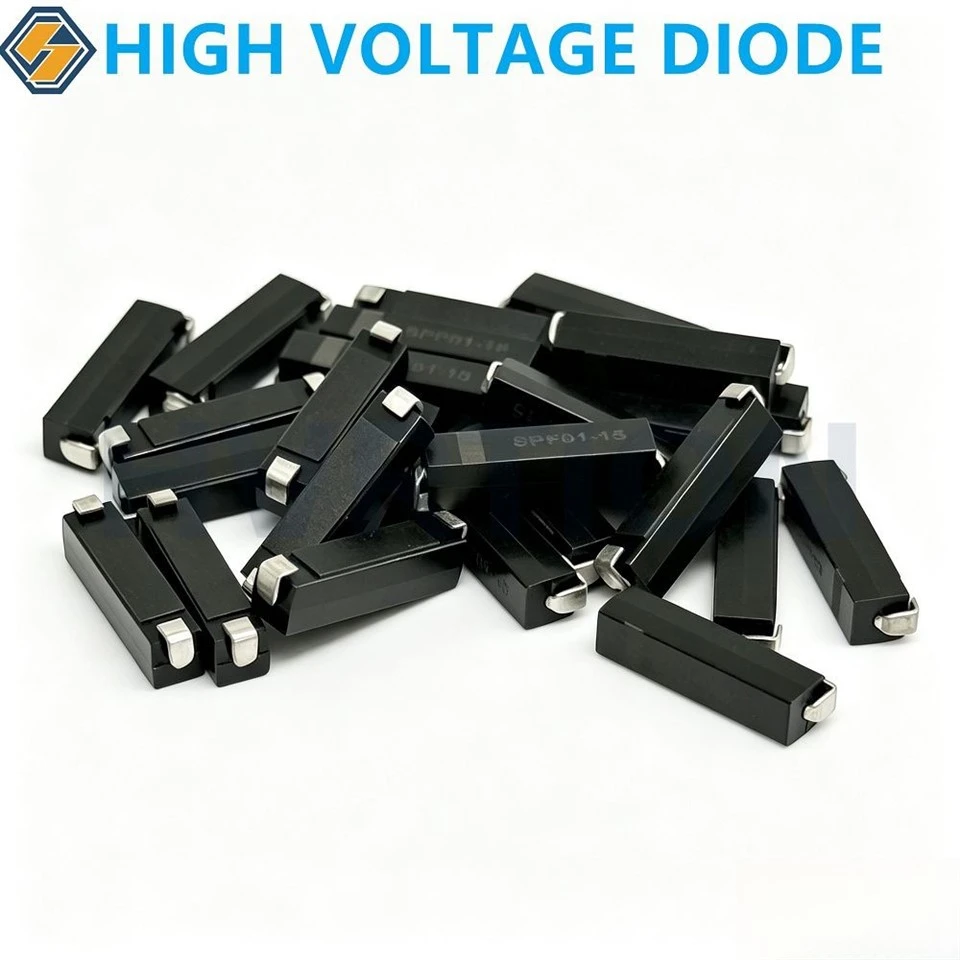

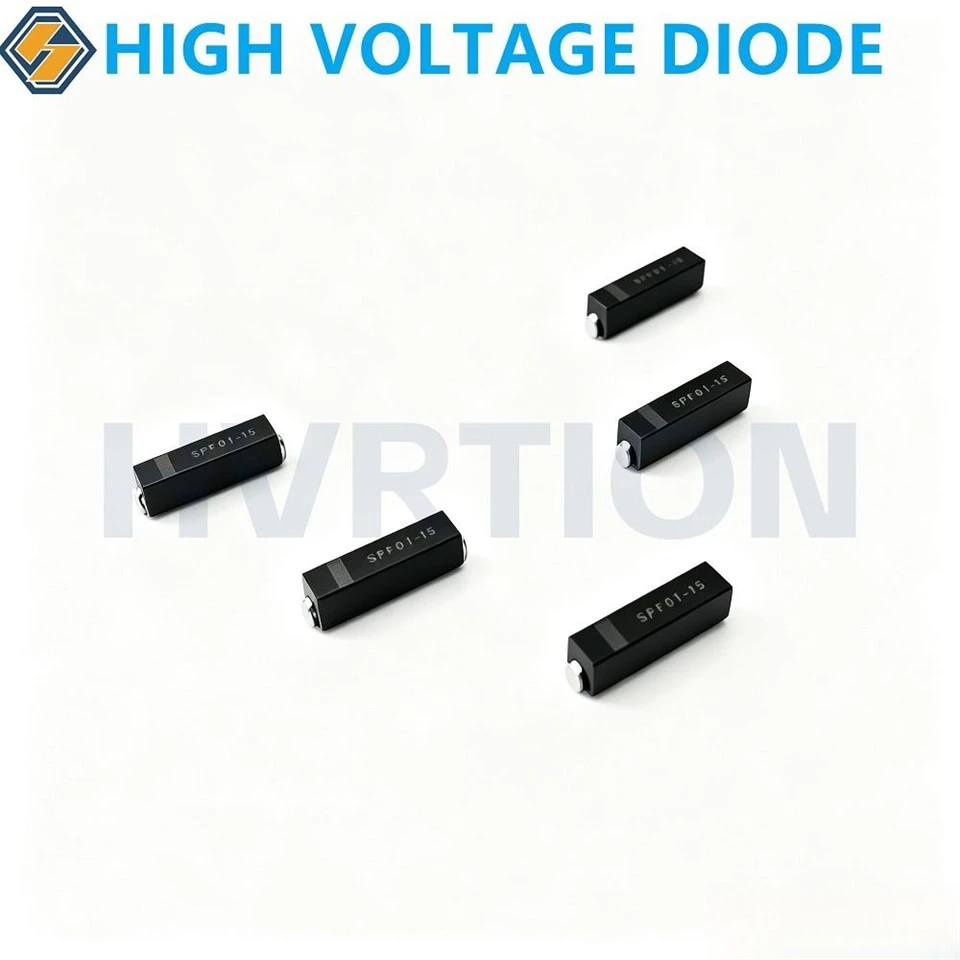

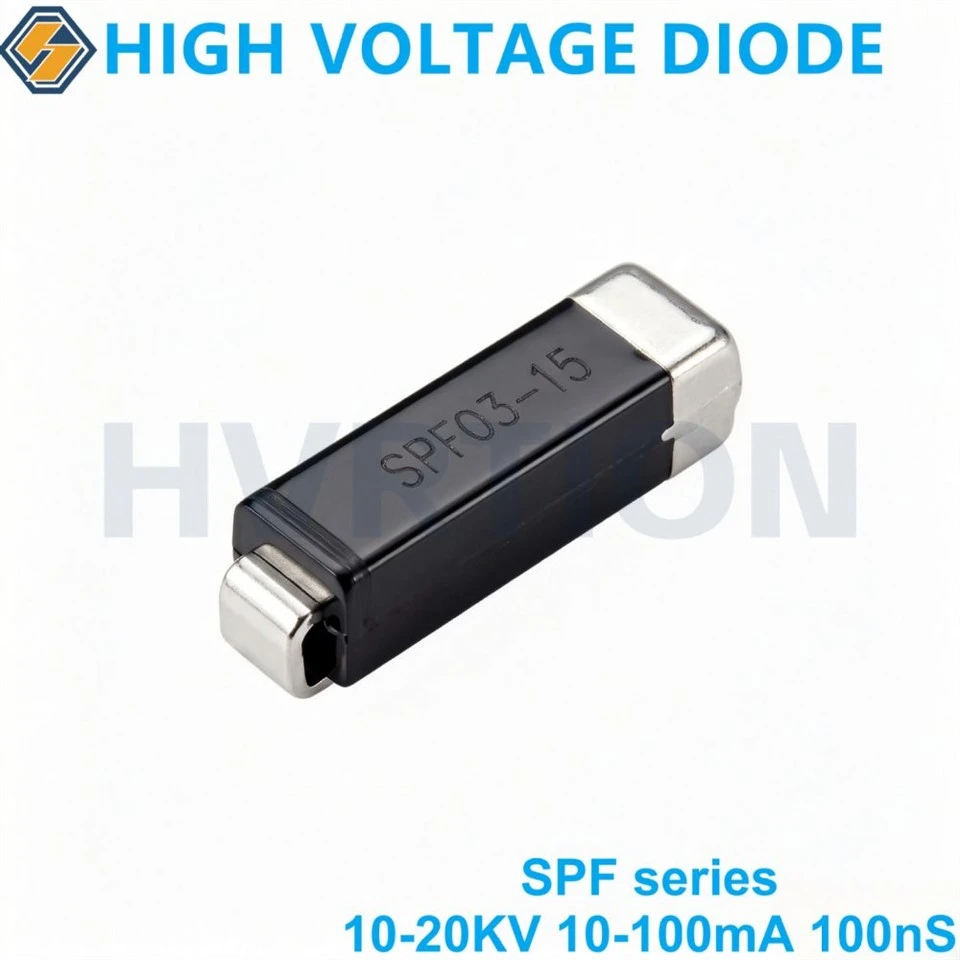

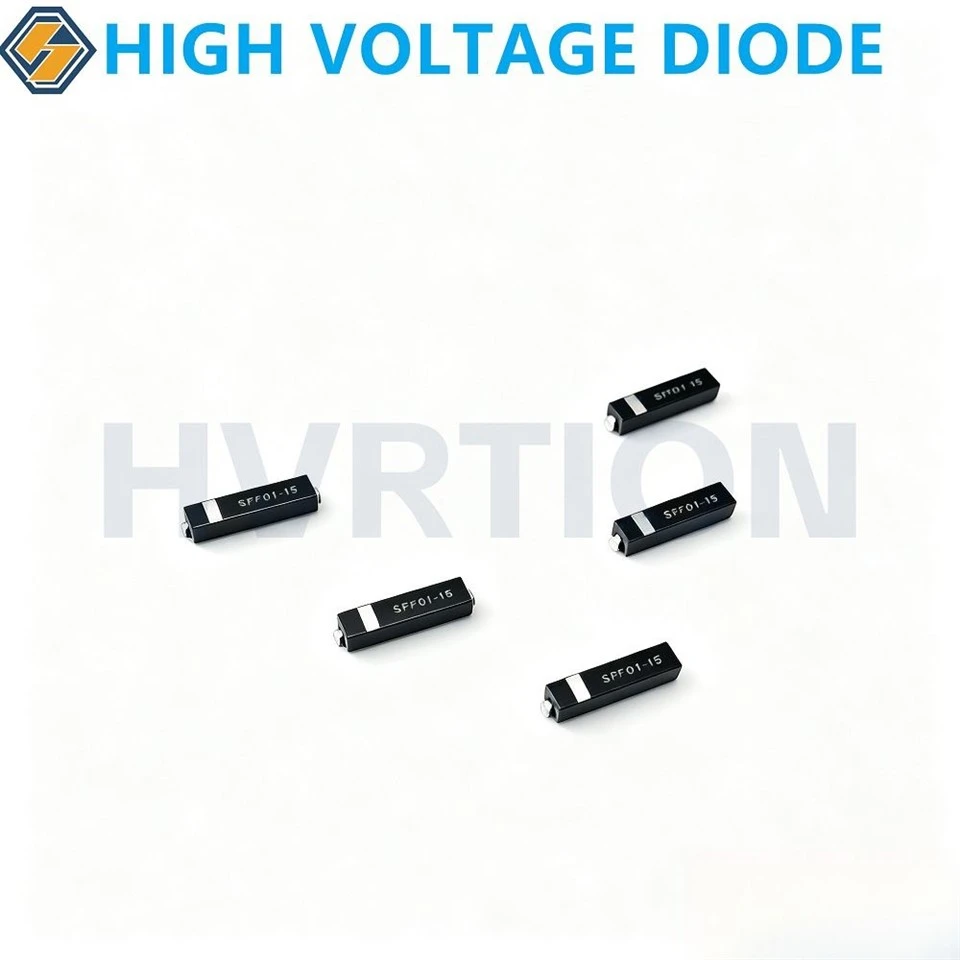

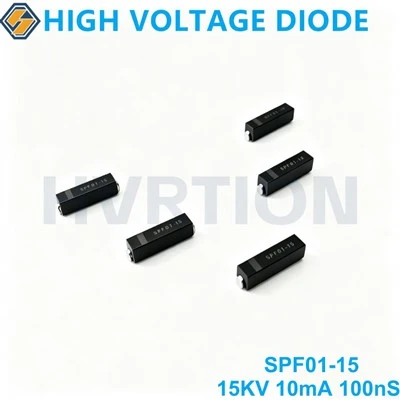

Visokonapetostna SMD dioda serije SPF je kompaktna površinsko nameščena silicijeva usmerniška dioda, posebej razvita za sodobno visoko{1}}napetostno elektronsko opremo, ki zahteva majhnost, visoko zanesljivost in stabilno usmerjevalno zmogljivost.
V primerjavi s tradicionalnimi aksialnimi visokonapetostnimi diodami visokonapetostne usmerniške diode SMD serije SPF ponujajo:
* Kompaktna zasnova za namestitev na PCB
* Visokonapetostna izolacijska zmogljivost
* Nizek povratni tok uhajanja
* Možnost hitrega preklapljanja
* Visoka odpornost na udarni tok
* Širok razpon delovne temperature
Celotna družina izdelkov zajema:
* 10kV visokonapetostna SMD dioda
* 12kV visokonapetostna SMD dioda
* 15kV visokonapetostna SMD dioda
* 20kV visokonapetostna SMD dioda
Z možnostmi naprej toka:
* 10 mA
* 20 mA
* 30mA
* 50 mA
* 100 mA
Serija vključuje modele SPF01, SPF02, SPF03, SPF05 in SPF10.
Ključne značilnosti
Zmogljivost visoke napetosti
* VRRM: 10kV / 12kV / 15kV / 20kV
* Primerno za visokonapetostna usmerjevalna vezja
Kompakten SMD paket
* Struktura za površinsko montažo
* Prostorsko{0}}zasnova PCB
* Primerno za avtomatsko proizvodnjo SMT
Nizek tok uhajanja
* Povratni tok uhajanja:
IR Manjši ali enak 0,5 μA
Zagotavlja nizke izgube v stanju pripravljenosti in stabilno dolgoročno-delovanje.
Učinkovitost hitre obnovitve
* Obratni čas obnovitve:
Trr Manjši ali enak 0,1 μs
Primerno za visoko{0}}frekvenčno preklapljanje in impulzno napajanje.
Zanesljivost pri visokih temperaturah
* Temperatura spoja:
Tj=130 stopnja
* Temperatura skladiščenja:
-55 stopinj ~ +160 stopinj
Električne značilnosti
|
Vrsta št. |
Ponavljajoča se maksimalna povratna napetost |
Avg.Forward Current Max |
Najvišja napetost naprej |
Največji udarni tok |
Maks. DCpovratni tok |
Povratni čas obnovitve |
Temperatura shranjevanja. |
Dimenzija |
|
|
ČE=ČE(AV) |
|||||||||
|
VRRM |
ČE (AV) |
VFM |
IFSM |
IRM (μA) |
Trr |
Tstg |
|||
|
KV |
mA |
V |
A |
ta=25stopnja |
ta=100stopnja |
nS |
stopnja |
mm |
|
|
SPF01-10 |
10 |
10 |
21 |
1 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF01-12 |
12 |
10 |
25 |
1 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF01-15 |
15 |
10 |
29 |
1 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF01-20 |
20 |
10 |
35 |
1 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF02-10 |
10 |
20 |
21 |
2 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF02-12 |
12 |
20 |
25 |
2 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF02-15 |
15 |
20 |
29 |
2 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF02-20 |
20 |
20 |
35 |
2 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF03-10 |
10 |
30 |
21 |
3 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF03-12 |
12 |
30 |
25 |
3 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF03-15 |
15 |
30 |
29 |
3 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF03-20 |
20 |
30 |
35 |
3 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF05-10 |
10 |
50 |
21 |
5 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF05-12 |
12 |
50 |
25 |
5 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF05-15 |
15 |
50 |
29 |
5 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
SPF05-20 |
20 |
50 |
35 |
5 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
ZF10-10 |
10 |
100 |
21 |
10 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
ZF10-12 |
12 |
100 |
25 |
10 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
ZF10-15 |
15 |
100 |
29 |
10 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |
|
ZF10-20 |
20 |
100 |
35 |
10 |
0.5 |
5 |
100 |
-55 do 160 |
Slika 3 |

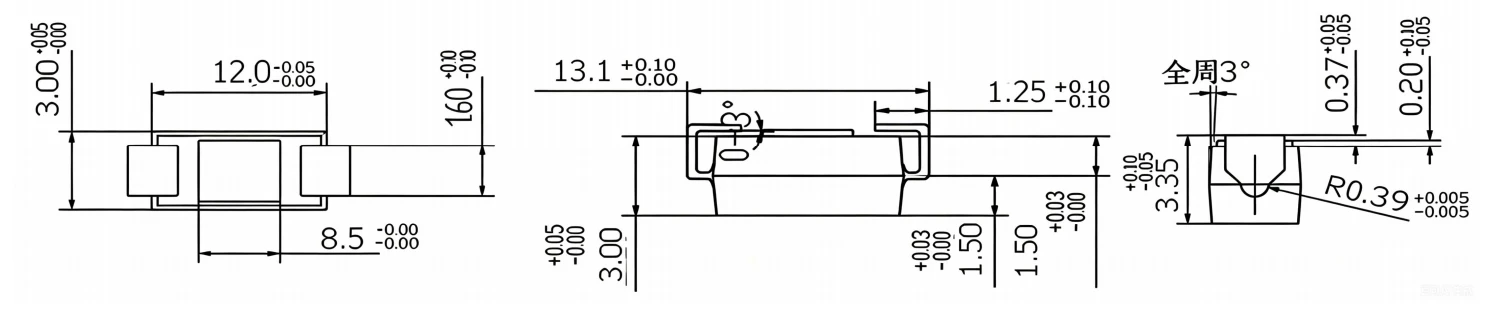

Slika 3
Vodnik za izbiro izdelkov serije SPF
|
serija |
Naprej Tok |
Razpon VRRM |
|
SPF01 |
10mA |
10kV~20kV |
|
SPF02 |
20 mA |
10kV~20kV |
|
SPF03 |
30 mA |
10kV~20kV |
|
SPF05 |
50 mA |
10kV~20kV |
|
ZF10 |
100 mA |
10kV~20kV |
Aplikacije
Visokonapetostni napajalnik
Uporablja se v:
* Visokonapetostni enosmerni napajalniki
* Množilna vezja napetosti
* Sistemi za polnjenje kondenzatorjev
* Industrijski napajalni moduli
01
Medicinska oprema
Aplikacije:
* Generatorji rentgenskih žarkov
* Oprema za medicinsko slikanje
* Visokonapetostni medicinski instrumenti
02
Industrijska oprema
Primerno za:
* Elektrostatični filtri
* Oprema za elektrostatične premaze
* Generatorji plazme
* Ionizatorji
03
Laserski sistemi
Uporablja se v:
* Laserski napajalni moduli
* Impulzni laserski sistemi
* Visokofrekvenčni laserski gonilniki
04
Mikrovalovna oprema
Primerno za:
* Mikrovalovna visokonapetostna vezja
* Visokonapetostni usmerniški moduli
05
Zakaj izbrati visokonapetostne SMD diode serije SPF?
Majhna velikost, visoka napetost
Serija SPF združuje zmogljivost visoke napetosti z embalažo SMD, kar inženirjem pomaga zmanjšati velikost PCB in izboljšati integracijo sistema.
Zanesljiva silicijeva tehnologija
Optimizirana struktura silicijevega čipa zagotavlja:
* Stabilna električna zmogljivost
* Lastnosti nizkega puščanja
* Dolga življenjska doba
Na voljo prilagojene rešitve
Ponujamo:
* OEM proizvodnja
* Ocene napetosti po meri
* Trenutne ocene po meri
* Posebne paketne rešitve
* Tehnična podpora za visokonapetostne aplikacije
