Opis

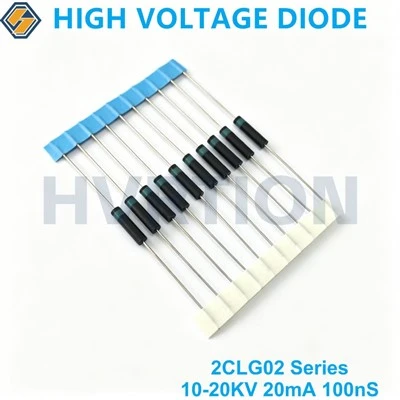

Visokonapetostna dioda za hitro obnovitev 2CLG0220 ima povratno napetost 20 kV, povprečni tok 20 mA in čas povratne obnovitve 100 ns. Idealno za visokonapetostno napajanje kopirnih strojev, industrijsko usmerjanje in medicinsko opremo. Neposredna tovarniška dobava.
S hitrim povratnim časom obnovitve le 100 ns znatno zmanjša izgube pri preklapljanju in izboljša učinkovitost visoko{1}}frekvenčnih-napetostnih napajalnih sistemov.

Široko se uporablja v kopirnih strojih, visokonapetostnih-napajalnikih, industrijski opremi in natančnih elektronskih sistemih.

Ključne značilnosti

Ultra{0}}visoka povratna napetost: 20kV VRRM
Hiter čas obnovitve: 100 ns
Nizek povratni tok uhajanja: 2μA
Kompaktna oblikovana plastična embalaža

Visoko zanesljiva industrijska zasnova
Visoka prenapetostna zmogljivost: 2A (ne-ponavljajoče se)
Delovna temperatura spoja do 150 stopinj
Stabilno delovanje v okoljih z visoko{0}}temperaturo

Električne značilnosti

Parameter	Simbol	Vrednost	Enota
Ponavljajoča se maksimalna povratna napetost	VRRM	20	kV
Povprečni napredni tok	ČE (AV)	20	mA
Ne{0}}ponavljajoči udarni tok	IFSM	2	A
Povratni tok uhajanja	IRRM	2	μA
Napredni padec napetosti	VFM	45	V
Povratni čas obnovitve	trr	100	ns
Najvišja temperatura spoja	TJ	150	stopnja
Temperatura shranjevanja	Tstg	-40 ~ +150	stopnja

Prednosti izdelka

Ultra{0}}zmogljivost hitrega preklapljanja

2CLG0220 ima povratni obnovitveni čas 100 ns, zaradi česar je idealen za visoko-frekvenčne stikalne napajalnike in zmanjšanje izgube energije.

Zmogljivost visoke napetosti

Zasnovan za ekstremno visoko{0}}napetostna okolja do 20 kV, ki zagotavlja varno in stabilno delovanje v zahtevnih sistemih.

Kompaktna in trpežna struktura

Oblikovano plastično ohišje z oceno vnetljivosti UL94V-0 zagotavlja mehansko trdnost in električno izolacijo.

Industrijska zanesljivost

Priključki iz čistega kositra in robustna zasnova polprevodnikov zagotavljajo dolgo življenjsko dobo in stabilno delovanje.

Aplikacije

Visokonapetostna dioda 2CLG0220 se pogosto uporablja v:

Visokonapetostni napajalniki za fotokopirne stroje in tiskalnike
Visokonapetostna usmerniška vezja
Industrijski sistemi za pretvorbo električne energije

Medicinska in laboratorijska oprema
Elektrostatični generatorski sistemi (ESD)
Specializirana visoko{0}}napetostna elektronska oprema

Paket in dimenzije

Vrsta paketa: ohišje iz ulite plastike
Oznaka: 2CLG0220 (katoda označena z barvnim trakom)

Svinec: Čisto pokositreno, za spajkanje
Polariteta: barvni pas označuje katodo

Tipične karakteristike delovanja

Napredne značilnosti
Predhodna napetost postopoma narašča s tokom, kar zagotavlja stabilno prevodnost v pogojih obremenitve.

Povratne značilnosti
Izjemno nizek tok uhajanja tako pri sobni temperaturi kot pri visokih temperaturah, kar zagotavlja zanesljivo visoko{0}}zmožnost blokiranja napetosti.
